승강기 도어 인터록 작동 메커니즘과 주요 고장 징후 분석
엘리베이터 사고 중 가장 치명적인 유형은 문이 열린 채 기계가 이동하거나, 승객이 빈 승강로로 추락하는 사고입니다. 도어 인터록(Door Interlock)은 이러한 비극을 원천 봉쇄하는 최후의 안전장치입니다.
이 장치는 단순한 부품을 넘어 승객의 생명을 보호하는 핵심 보루입니다. 매 순간 정밀하게 작동하며 보이지 않는 곳에서 승강기 안전을 책임지고 있습니다.
도어 인터록의 이중 안전 원리
기계적 잠금과 전기적 회로 차단을 결합하여, 문이 100% 닫히고 잠기지 않으면 제어반이 구동 신호를 보내지 못하도록 설계되었습니다.
- 기계적 인터록: 물리적인 걸쇠(Hook)가 문을 고정하여 강제 개방 방지
- 전기적 인터록: 접점 스위치를 통해 문 닫힘 상태를 전기적으로 확인
- 상호 보완: 두 조건이 모두 충족되어야만 카(Car)의 운행 허용
승강기 안전의 시작과 끝은 도어 인터록의 완벽한 작동에 달려 있다고 해도 과언이 아닙니다. 이 장치는 단순한 문잠금 장치를 넘어, '기계적 잠금'과 '전기적 확인'이 완벽하게 맞물려 돌아가는 정밀 안전 시스템입니다.
기계적 잠금과 전기적 확인의 이중 안전 메커니즘
도어 인터록은 승강기 사고의 상당수를 차지하는 추락 및 끼임 사고를 방지하기 위해 고안되었습니다. 그 작동 방식은 크게 두 가지 단계로 나뉩니다.

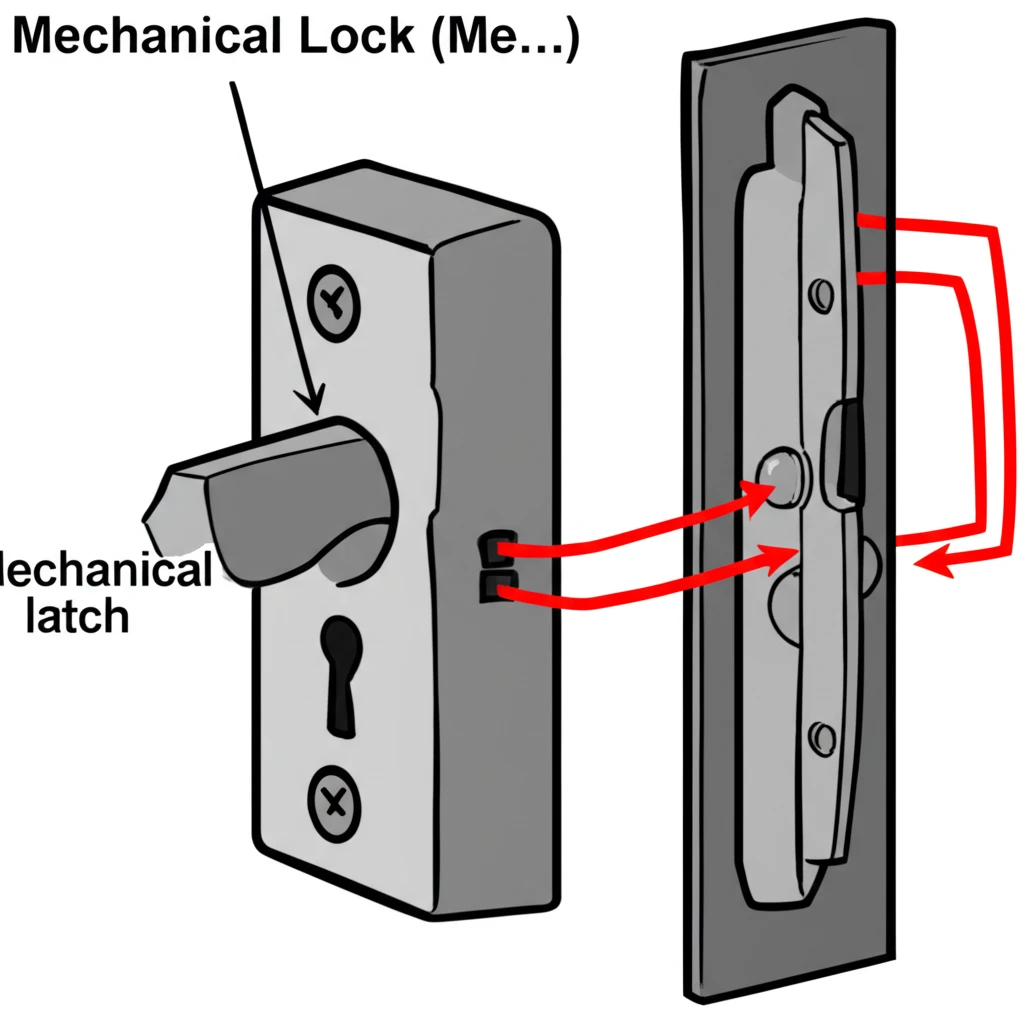

1) 기계적 잠금 (Mechanical Lock): 물리적 차단의 핵심
엘리베이터 카(Car)가 특정 층에 정확히 안착하면, 카 도어에 부착된 구동 장치(Cam)가 승강장 문의 인터록 레버를 물리적으로 밀어 올리며 잠금을 해제합니다.
반대로 카가 해당 층을 이탈하는 순간, 별도의 동력 없이도 중력이나 강력한 복귀 스프링의 힘에 의해 잠금 갈고리가 즉시 맞물리게 됩니다. 이는 카가 없는 층에서 외부인이 임의로 문을 열 수 없도록 물리적으로 고정하여 추락 사고를 원천 봉쇄합니다.
2) 전기적 확인 (Electrical Contact): 운행 허가의 최종 관문
단순히 문이 닫히는 동작만으로는 부족합니다. 기계적 갈고리가 7mm 이상의 유효 맞물림 깊이로 완전히 결합되는 순간, 내부의 전기 접점(Safety Contact)이 비로소 연결됩니다.
제어반은 이 미세한 전기 신호를 확인한 후에야 모터에 전류를 공급합니다. 문이 1mm라도 덜 닫히면 회로가 끊겨 즉시 부동 상태를 유지함으로써 안전을 보장합니다.
시스템 비교 분석
| 구분 | 기계적 잠금 | 전기적 확인 |
|---|---|---|
| 주 역할 | 외부 강제 개방 방지 | 운행 가능 여부 판단 |
| 작동 원리 | 갈고리 및 레버 물리 결합 | 접점 연결을 통한 회로 구성 |
| 안전 보장 | 추락 사고 방지 | 개방 상태 주행 방지 |
이상 징후를 통해 파악하는 인터록 고장 증상
인터록에 미세한 결함이 생기면 시스템은 즉각적인 반응을 보입니다. 작은 소음이나 오작동도 홀 도어(Hall Door) 안전 시스템의 경고로 받아들여야 합니다.
주요 고장 징후 체크리스트
- 간헐적 운행 중단: 접점 마모나 스프링 장력 약화로 전기 신호가 전달되지 않는 현상
- 반복적인 리오픈(Re-open): 갈고리가 정위치에 걸리지 못해 안전 회로가 차단되는 동작 반복
- 주행 중 마찰 소음: 인터록 롤러와 카 도어 캠 사이의 클리어런스(Clearance) 이탈
- 잠금 유지력 약화: 케이스 변형으로 인해 외부 충격 시 문이 열릴 위험 발생
사고 예방을 위한 정기 유지보수 및 점검 포인트
전문가에 의한 세밀한 정기 점검은 사고를 방지하는 가장 확실한 방법입니다. 특히 다음 세 가지 포인트에 집중해야 합니다.
1. 전기 접점 관리
전기 신호를 전달하는 접점은 반복 작동으로 마모되거나 그을음(Arc)이 생기기 쉽습니다. 전용 세정제로 청결을 유지하고, 두께가 얇아진 경우 즉시 교체해야 합니다.
2. 잠금 갈고리의 정밀도
안전 기준에 따라 갈고리는 최소 7mm 이상 깊숙이 맞물려야 합니다. 도어의 높낮이나 간격을 미세 조정하여 항상 규정된 물림 깊이를 유지하는 것이 중요합니다.
3. 비상 해제 및 자동 복귀 검증
| 점검 항목 | 주요 체크 포인트 | 관리 기준 |
|---|---|---|
| 비상 키 작동 | 해제 기구의 부드러운 회전 | 걸림 현상 무 |
| 자동 복귀(Self-closing) | 해제 후 문이 스스로 닫히는지 확인 | 완전 폐쇄 및 잠김 |
| 스프링 장력 | 복귀용 스프링의 탄성 저하 여부 | 규격 탄성 유지 |
안전을 지키는 마지막 빗장, 철저한 관리가 답입니다
도어 인터록의 기능이 저하되거나 임의로 해제될 경우, 승강기는 인명 사고를 유발하는 위험한 도구가 될 수 있습니다. 결국 안전은 타협할 수 없는 가치입니다.
전문가 제언: "접점 불량이나 마모는 육안으로 확인하기 어렵습니다. 정기적인 정밀 점검만이 예상치 못한 사고를 막는 유일한 길입니다."
분야별 안전 관리 실천 가이드
- 관리 주체: 인터록의 회로 구성과 기계적 잠금 상태를 최우선 점검
- 유지보수 업체: 노후 부품 즉시 교체 및 법적 검사 기준 엄격 준수
- 이용자: 닫히는 문에 충격을 주거나 비상시 강제로 열려는 행위 금지
궁금증 해결: 도어 인터록 FAQ
Q. 문이 닫혔는데 엘리베이터가 출발하지 않아요.
A. 인터록 접점 불량일 확률이 높습니다. 전기적 접점이 완전히 맞물려 "잠금 완료" 신호를 전달해야만 시스템이 운행을 시작합니다.
Q. 정전 시 문이 저절로 열릴 수도 있나요?
A. 아닙니다. 인터록은 전력이 차단되어도 기계적 잠금 상태를 유지합니다. 카가 해당 층 해제 구간에 위치하지 않으면 강제 개방은 불가능합니다.
Q. 부품의 교체 주기와 판단 기준은 무엇인가요?
A. 통상 10~15년이지만, 사용 빈도가 높은 상업 시설은 5~7년 주기로 교체하는 것이 권장됩니다.
"도어 인터록은 승객의 생명을 보호하는 거대한 안전벽입니다."
