엘리베이터 카 플랫폼 설계와 실내 환경 제어 시스템 분석

우리가 일상적으로 이용하는 엘리베이터의 이동 공간을 전문 용어로 '카(Car)'라고 부릅니다. 단순히 사람을 실어 나르는 금속 박스처럼 보이지만, 그 내부와 벽면 너머에는 승객의 안전과 편의를 위한 정밀한 기계 장치와 IT 기술이 집약되어 있습니다.

카(Car)의 핵심 4대 구성 요소

엘리베이터 카는 단순한 방이 아니라 다음과 같은 유기적인 결합체로 이루어져 있습니다.

• ✔️ 카 프레임(Car Frame): 카 전체의 하중을 지탱하고 가이드 레일을 따라 이동하는 견고한 뼈대입니다.
• ✔️ 카 플랫폼(Car Platform): 승객이 직접 딛는 바닥면으로, 하중 감지 센서가 내장되어 과적을 방지합니다.
• ✔️ 카 인클로저(Car Enclosure): 승객을 보호하는 벽면과 천장으로, 쾌적한 인테리어를 제공합니다.
• ✔️ 조작반 및 통신 시스템: 행선 층을 입력하고 비상시 외부와 연결되는 핵심 사용자 인터페이스입니다.

"엘리베이터 카는 단순한 운송 수단을 넘어, 건축물의 수직 이동을 담당하는 가장 안전하고 정밀한 '이동식 건축 공간'입니다."

본 가이드에서는 겉으로 드러나지 않는 카의 내부 구조부터, 어떠한 상황에서도 승객을 보호하는 이중 안전장치까지 그 정밀한 설계를 심도 있게 살펴보고자 합니다.

본 가이드의 주요 학습 포인트

구분	주요 내용
구조적 설계	눈에 보이지 않는 카 내부 프레임과 지지 방식 분석
안전 시스템	비상 정지 장치 및 속도 조절기의 2중 보호 메커니즘

---

하중을 견디고 궤도를 유지하는 든든한 뼈대

승객이 직접 몸을 싣는 공간인 '카(Car)'는 단순히 움직이는 상자가 아닙니다. 수만 번의 왕복 운행 속에서도 변형되지 않는 강인한 골조와 미세한 진동까지 잡아내는 정밀한 설계가 집약된 기계 공학의 결정체입니다.

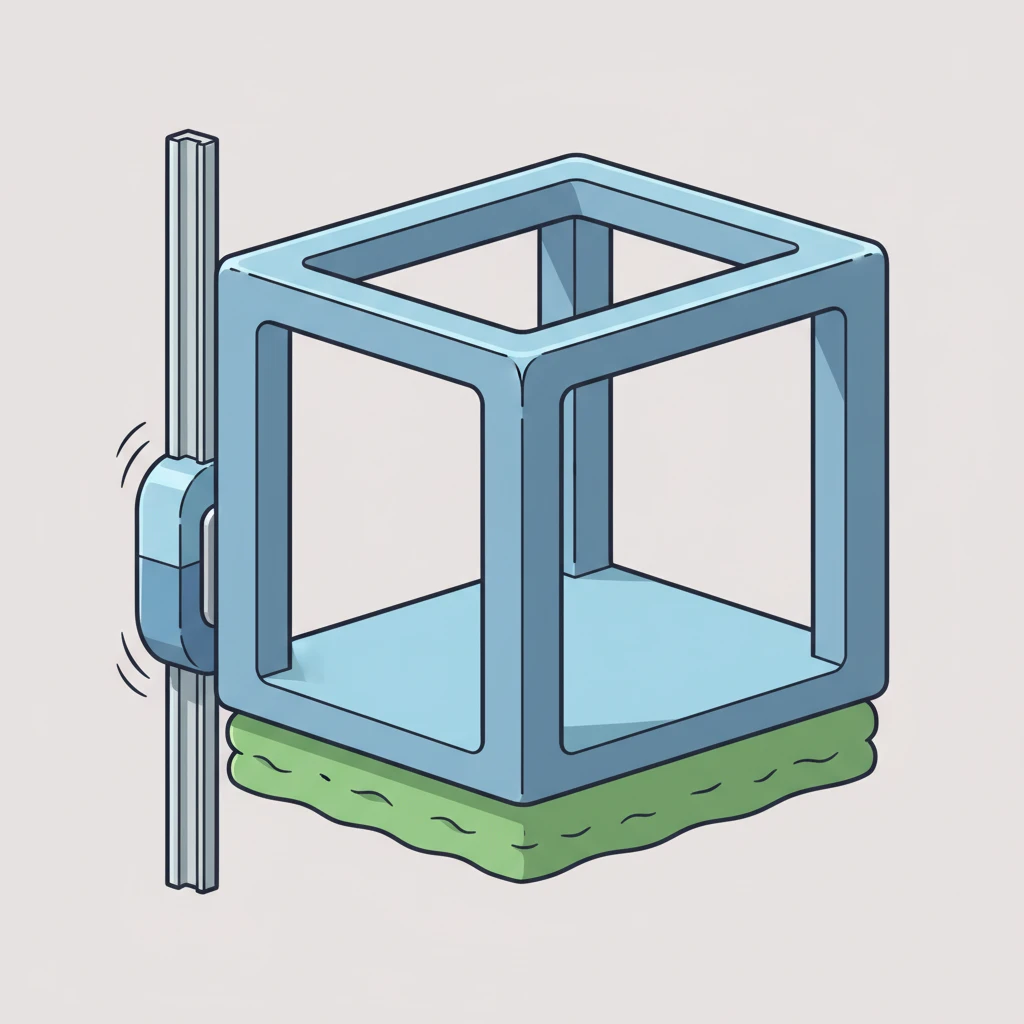

카 프레임(Car Frame)과 플랫폼의 이중 구조

엘리베이터 카는 외형을 결정짓는 프레임과 실제 하중을 받는 플랫폼으로 나뉩니다. 이들은 상호 보완적인 작용을 통해 안전을 보장합니다.

카 프레임(Car Frame)은 카의 전체 형태를 유지하는 철제 골조입니다. 상부 들보, 하부 들보 및 측면 기둥으로 견고하게 결합되어 로프의 강력한 인장력을 효율적으로 분산시키고 수직 이동 시 발생할 수 있는 뒤틀림을 방지합니다.

카 플랫폼(Car Platform)은 승객이 직접 발을 딛는 바닥 부분입니다. 수직 하중을 견디는 주체이며, 외부 프레임과 바닥판 사이에 고무 방진재(Isolation Rubber)를 설치하여 기계적 진동이 내부로 전달되는 것을 차단합니다.

주요 구성 요소 및 역할 비교

구분	주요 역할	핵심 기술
프레임	하중 분산 및 형태 유지	고장력강 구조 설계
가이드 슈	수직 궤도 이탈 방지	저마찰 슬라이딩/롤러 방식
방진 시스템	승차감 개선 및 소음 저감	다층 구조 고무 방진재

정밀한 수직 이동을 돕는 가이드 슈(Guide Shoe)

카 프레임 측면에는 승강로에 설치된 가이드 레일을 잡고 이동하는 '가이드 슈'가 부착되어 있습니다. 이는 카가 좌우로 흔들리는 것을 방지하며, 레일과의 마찰을 최소화하여 승객이 이동을 인지하지 못할 정도의 부드러운 주행 환경을 조성합니다.

승객의 안전을 책임지는 정교한 도어 작동 시스템

엘리베이터 사고의 70% 이상이 도어 주변에서 발생하는 만큼, 카 도어 시스템은 단순한 개폐 장치를 넘어 고도의 정밀 제어와 다중 안전 설계가 집약된 핵심 요소입니다.

핵심 구동부: 도어 오퍼레이터(Door Operator)

카 상부에 장착된 도어 오퍼레이터는 모터 속도를 정밀하게 제어하여 문이 열릴 때의 가속과 닫힐 때의 감속을 부드럽게 조절합니다. 이는 소음을 최소화하고 승객의 심리적 안정감을 극대화합니다.

"카 도어가 열리면서 승강장 도어의 잠금 장치를 해제하고 함께 맞물려 작동하는 베인(Vane) 방식이 표준입니다."

사고 제로를 위한 다중 안전 기술

장치 명칭	주요 기능 및 특징
비접촉식 멀티빔	수십 개의 적외선 빔이 커튼 형태로 장애물을 즉시 감지
세이프티 슈	물리적 접촉 시 도어를 반전시키는 2차 백업 안전장치
전기적 인터록	문이 완전히 닫히지 않으면 주회로를 차단해 운행 불가

결과적으로 이러한 인터록(Interlock) 시스템과 감지 센서의 결합은 승강기 안전의 기본 원칙인 '문이 열린 채로 이동하지 않는다'는 철칙을 완성합니다.

사용자 경험을 완성하는 제어반과 내부 환경

엘리베이터 카 내부는 단순한 이동 수단을 넘어, 짧은 시간 머무는 독립된 공간으로서의 안락함이 동시에 요구되는 영역입니다.

COP(Car Operating Panel) 및 지능형 표시기

흔히 '카 내 조작반'으로 불리는 COP는 승객의 명령을 전달하는 핵심 인터페이스입니다. 최근에는 비접촉식 버튼이나 항균 소재가 적용되어 사용자 경험을 극대화하고 있습니다.

주요 제어 부품 및 기능:

• 층 선택 버튼: 사용자가 목적 층을 입력하는 기본 인터페이스
• 비상 호출 장치: 비상시 외부 관리실과 연결되는 통화 장치
• 카 내 표시기: 현재 위치, 이동 방향, 공지사항을 알리는 LCD 패널

인간 중심의 감성 공학: 내부 환경 제어

구분	주요 기능 및 특징
조명 시스템	눈의 피로를 덜어주는 간접 조명 및 비상 조명
공기 순환(Fan)	상부 팬을 통한 지속적인 외기 유입 및 공기 정화

안전과 첨단 기술이 만들어낸 완벽한 조화

엘리베이터 카 내부 구조는 역학적 견고함과 전자 제어 시스템의 유기적 결합을 보여주는 공학의 집약체입니다. 각 부품의 정밀한 상호작용은 사용자에게 최상의 심리적 안정감을 제공합니다.

카 구조의 핵심 가치

• 강성 확보: 고강도 프레임을 통한 하중의 안정적 분산
• 진동 제어: 가이드 슈를 활용한 부드러운 주행 질감
• 비상 대응: 기계적 안전장치와 전자 센서의 이중 보호

결과적으로 이러한 설계 최적화는 에너지 효율 향상과 직결되며, 미래형 스마트 빌딩 시스템의 핵심 토대가 됩니다. 구조에 대한 올바른 이해는 승강기를 더욱 신뢰하고 안전하게 사용하는 밑거름이 될 것입니다.

이것이 궁금해요! 자주 묻는 질문(FAQ)

Q1. 엘리베이터에 갇히면 산소가 부족해지나요?

아니요, 절대 그렇지 않습니다. 엘리베이터 카에는 법적 기준에 따른 환기구(Ventilation)가 상시 개방되어 있습니다. 정전 시에도 공기가 순환되므로 질식의 위험은 전혀 없습니다.

Q2. 카 바닥 틈새로 소지품이 빠졌을 때는 어떻게 하나요?

물건은 승강로 최하단인 피트(Pit)로 떨어지게 됩니다. 직접 문을 개방하는 행위는 매우 위험하므로, 즉시 관리 주체나 유지보수 업체에 연락하여 기술자의 도움을 받으시기 바랍니다.

Q3. 만약 로프가 모두 끊어지면 바닥으로 추락하나요?

엘리베이터는 다중 안전 설계가 되어 있습니다. 여러 개의 로프 중 하나만 남더라도 하중을 견딜 수 있으며, 만에 하나 모든 로프가 파손되어도 기계식 비상정지장치(Safety Gear)가 레일을 붙잡아 카를 즉시 멈추게 합니다.

"엘리베이터는 수많은 안전장치가 집약된 공학의 결정체입니다. 위급 상황 시 가장 중요한 것은 침착하게 비상 호출 버튼을 누르는 것입니다."
