엘리베이터 시스템에서 층문(Hall Door)은 승객이 승강로 내부로 추락하는 것을 방지하고, 카(Car)가 해당 층에 정확히 도착했을 때만 개방되는 핵심적인 물리적 차단벽입니다. 단순한 출입구를 넘어 고도의 기계적, 전기적 안전장치가 결합된 이 문은 승강기 안전의 시작과 끝을 담당하는 핵심 요소입니다.
엘리베이터 사고의 상당수는 층문의 오작동이나 임의 개방에서 비롯됩니다. 따라서 층문의 구조적 견고함과 정밀한 제어는 승객의 생명을 보호하는 최우선 과제입니다.
층문의 3대 핵심 기능
- 추락 방지: 카가 없는 상태에서 문이 열리지 않도록 기계적으로 잠금 상태를 유지합니다.
- 인터록(Interlock) 시스템: 모든 층문이 완전히 닫히고 잠겨야만 엘리베이터가 운행될 수 있도록 전기적 신호를 제어합니다.
- 방화 기능: 화재 발생 시 승강로를 통한 연기 및 화염의 확산을 차단하는 방화 셔터 역할을 수행합니다.
승강기 안전의 첫 관문, 층문의 역할과 중요성
층문은 승강기 카가 도착하기 전까지 승강로의 낭떠러지를 가로막는 유일한 장벽입니다. 층문 구조의 기술적 구성 요소는 다음과 같이 유기적으로 결합되어 있습니다.
| 구성 요소 | 주요 역할 |
|---|---|
| 도어 실(Door Sill) | 문의 하부 가이드 역할을 하며 원활한 개폐를 도움 |
| 도어 행거(Hanger) | 문의 상부를 지지하며 매끄러운 수평 이동을 보장 |
| 잠금 장치 | 전기적 신호와 기계적 걸쇠가 결합된 이중 안전 확보 |
정밀한 기계적 설계와 층문의 주요 구성 요소
층문은 엄격한 기계적 허용 오차 내에서 상호작용하는 정밀 하드웨어의 집합체입니다. 설계의 핵심은 강인한 내구성과 부드러운 작동성의 조화에 있습니다.
층문을 구성하는 핵심 3대 모듈
층문의 메커니즘을 이해하기 위해서는 상부의 지지 구조와 하부의 가이드 시스템을 구분하여 살펴볼 필요가 있습니다.
- 도어 패널(Door Panel): 고강도 강철재로 제작되며 내부 보강재를 통해 강력한 강성을 확보합니다. 화재나 외부 충격으로부터 승강로를 보호하는 1차 방어선입니다.
- 도어 행거(Door Hanger): 상부 트랙에서 패널의 하중을 지지하며, 고정밀 롤러 시스템으로 마찰을 최소화합니다.
- 도어 슈(Door Shoe): 하부 실(Sill) 홈에 결합되어 문이 궤도를 이탈하지 않도록 정교하게 가이드합니다.
동력 없이 작동하는 층문의 연동 방식과 인터록 원리

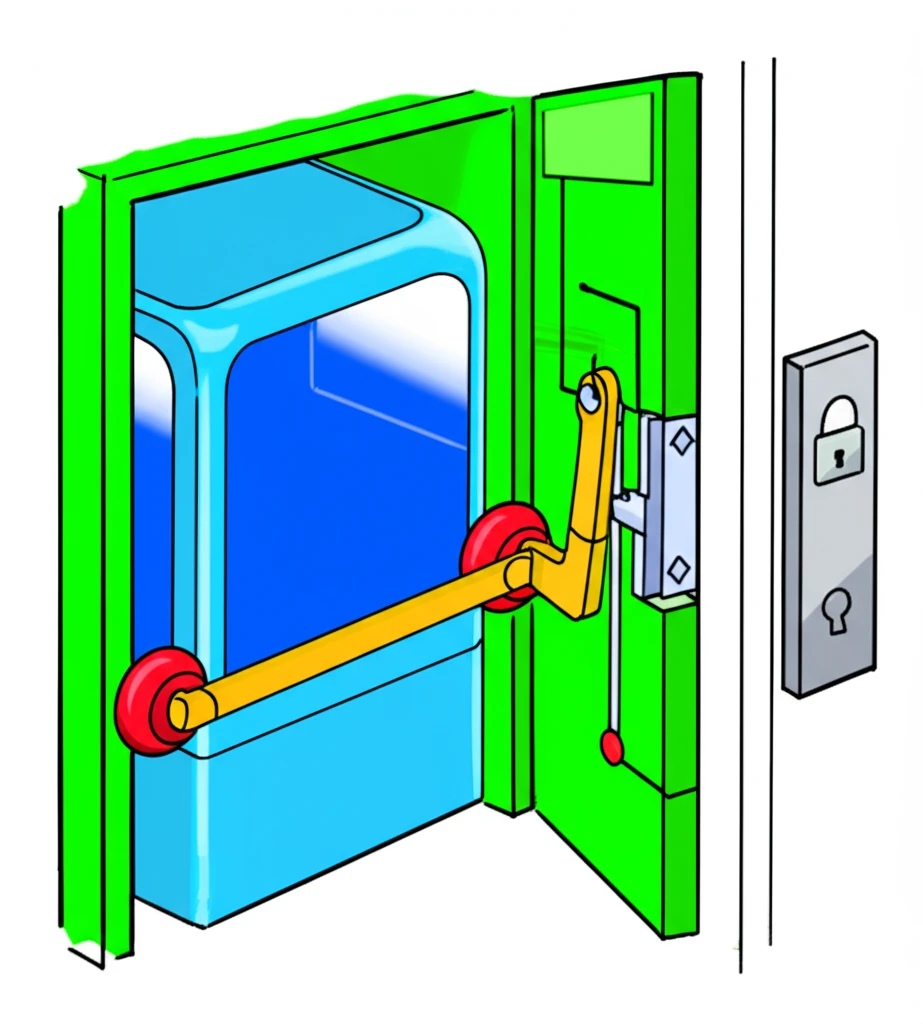

층문에는 자체적인 구동 모터가 없습니다. 카가 해당 층에 정확히 도착했을 때, 카 도어에 장착된 베인(Vane) 또는 클러치(Clutch)가 층문의 롤러 사이를 파고들어 이를 붙잡음으로써 동력을 전달받는 기계적 연동 방식을 사용합니다.
도어 인터록은 기계적 잠금과 전기적 확인을 동시에 수행하여, 카가 없는 층에서 임의로 문을 열 수 없도록 강력하게 고정함으로써 추락 사고를 원천 봉쇄합니다.
카 도어와 층문의 기능 비교
| 구분 | 카 도어 (Car Door) | 층문 (Hall Door) |
|---|---|---|
| 동력원 | 도어 머신(모터) 직접 구동 | 무동력 (카 도어에 종속됨) |
| 주요 역할 | 승객 보호 및 동력 전달 | 승강로 추락 방지 및 차폐 |
| 잠금 장치 | 기계적 래치 | 강력한 인터록 시스템 |
가이드 실(Sill)과 비상 자폐 장치의 안전 기능
층문 하부의 실(Sill)은 문이 흔들림 없이 개폐되도록 돕는 금속 홈입니다. 이곳에 이물질이 끼면 도어 이탈의 원인이 되므로 청결 유지가 필수적입니다. 또한, 정전 등 비상시 층문이 열린 채 방치되는 위험을 막기 위해 비상 자폐 장치(Door Closer)가 설치됩니다.
| 장치 명칭 | 작동 방식 | 핵심 기능 |
|---|---|---|
| 웨이트식(Weight) | 중추(Gravity) | 중력을 이용해 일정하고 강력한 자폐력 유지 |
| 스프링식(Spring) | 탄성(Tension) | 공간 효율이 높으며 신속한 반응성 제공 |
지속적인 유지보수를 통한 승강기 신뢰성 확보
승강기 안전은 정교한 설계보다 꼼꼼한 사후 관리에서 완성됩니다. 층문 시스템 안정화를 위해 아래 항목을 반드시 점검해야 합니다.
- 도어 인터록 상태: 기계적 잠금과 전기 회로 차단의 완벽한 연동 확인
- 가이드 슈 마모: 문 이탈 사고 방지를 위한 주기적 부품 교체
- 도어 실 청결: 도어 잼(Jam) 현상을 유발하는 이물질 상시 제거
정기 유지보수의 기대 효과
데이터 기반의 예방 점검을 통해 고장 발생률을 최대 40% 이상 감소시킬 수 있으며, 이는 건물 자산 가치 유지와 이용자 신뢰로 이어집니다.
사용자가 꼭 알아야 할 도어 관련 FAQ
Q1. 카가 없는데 강제로 층문을 열 수 있나요?
A1. 이론적으로 불가능합니다. 인터록 장치로 인해 카가 해당 층에 도착해야만 문이 열립니다. 비상 키 없이 일반인이 외부 힘으로 여는 것은 매우 위험합니다.
Q2. 닫히는 문을 손으로 막아도 안전한가요?
A2. 매우 위험합니다. 층문 자체에는 감지 센서가 없으며 카 도어 센서에만 의존합니다. 센서 사각지대가 존재할 수 있으므로 무리한 진입보다는 다음 차례를 기다리는 것이 안전합니다.
Q3. 틈새로 물건을 떨어뜨리면 어떻게 하나요?
A3. 약 30mm의 실(Sill) 틈새로 물건이 빠지면 피트로 낙하하거나 오작동을 유발합니다. 직접 회수는 절대 금지이며, 반드시 관리실에 신고하여 전문가의 도움을 받아야 합니다.
