엘리베이터 수직 이동 경로인 승강로 구조와 안전 이격 거리 확보

엘리베이터 승강로(Hoistway)는 카(Car)와 균형추(Counterweight)가 정해진 궤도를 따라 수직으로 이동하는 전용 통로입니다. 이는 단순한 물리적 공간을 넘어 건축물의 구조적 안정성과 승강기의 정밀 운행을 담보하는 핵심 공학 인프라입니다.

외부 환경으로부터 운행 장치를 보호하는 방화벽이자, 승객의 안전을 최우선으로 고려한 독립된 방호 구역의 역할을 수행합니다. 승강로는 건물의 척추와 같아서, 설계 단계부터 정밀한 수직도(Verticality) 확보가 승강기 수명과 승차감을 결정짓는 결정적 요소가 됩니다.

수직 이동의 핵심 인프라: 승강로의 정의와 역할

승강로의 3대 핵심 기능

• 수직 통로 제공: 카와 균형추가 간섭 없이 안전하게 승강할 수 있는 선형 공간을 확보합니다.
• 기기 보호 및 배치: 가이드 레일, 리미트 스위치, 완충기 등 정밀 제어 장치의 장착 기반이 됩니다.
• 방화 및 안전 격리: 화재 시 연기 확산을 방지하고 외부 충격으로부터 시스템을 보호합니다.

승강로 내부 주요 구조 제원

구분	주요 역할
오버런(Overrun)	최상층 상부의 여유 공간으로 안전 장치 설치 구역
피트(Pit)	최하층 하부 공간으로 완충기 및 보수 점검 공간
승강로 벽체	가이드 레일을 지지하고 소음 및 진동을 차단하는 구조물

현대 건축물에서 승강로는 초고속 운행에 따른 공기 저항과 진동을 최소화하도록 설계되며, 건물의 변위에도 시스템의 정렬이 유지될 수 있는 고도의 정밀 시공이 요구됩니다.

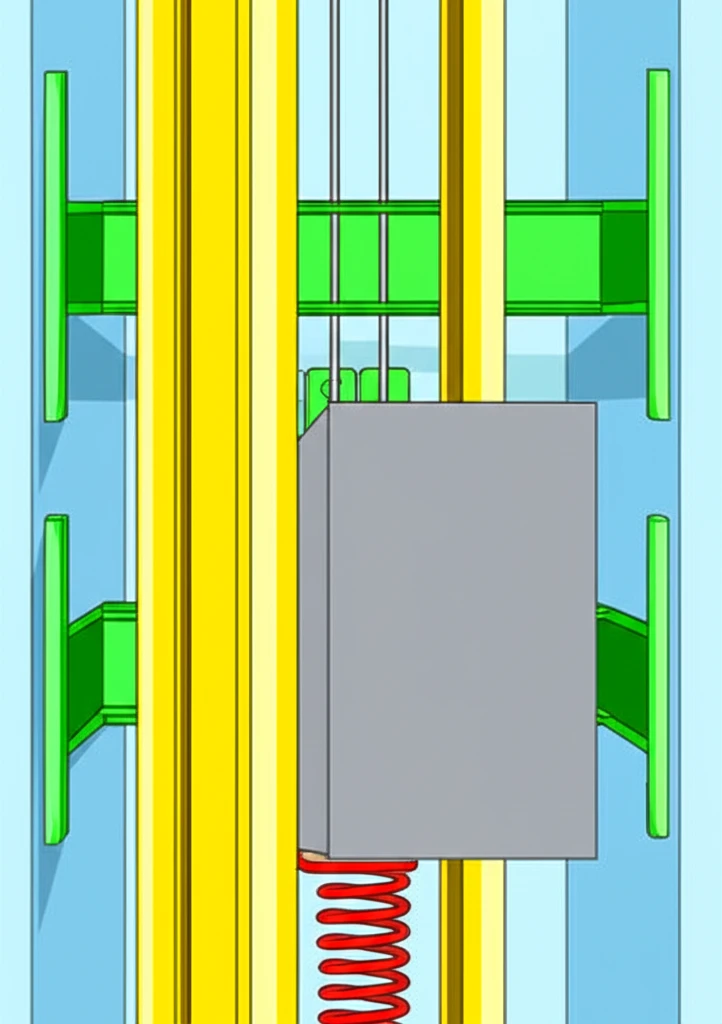

정밀한 주행을 돕는 승강로 내부 구성 요소

승강로 내부는 각 구성 요소가 밀리미터(mm) 단위의 정밀도로 맞물려 돌아가는 공간입니다. 이는 곧 승강기의 수명 및 승차감과 직결됩니다.

승강로의 4대 핵심 기계 장치

• 가이드 레일(Guide Rail): 카와 균형추가 흔들림 없이 주행하도록 안내하는 T자형 강철 궤도입니다.
• 균형추(Counterweight): 카 무게의 약 40~50%를 상쇄하여 전동기 부하 감소와 에너지 절감을 돕습니다.
• 완충기(Buffer): 피트에 설치되어 비정상 하강 시 충격을 흡수하는 최후의 안전 보루입니다.
• 중간 빔 및 브래킷: 레일을 벽면에 고정하여 건물의 변형에도 수직도를 유지시킵니다.

💡 정밀 시공의 중요성

가이드 레일의 수직도 정렬(Alignment)이 불량할 경우, 주행 중 소음과 진동이 발생할 뿐만 아니라 로프와 시브의 마모를 가속화하므로 정기적인 점검이 필수적입니다.

[표] 승강로 주요 장치 비교 및 관리 포인트

구분	주요 역할	유지보수 핵심
가이드 레일	주행 경로 안내 및 이탈 방지	레일 면 청결 및 수직도 유지
완충기	최종 충격 흡수 및 안전 확보	유압 작동유 점검 및 부식 방지
균형추	모터 부하 경감 및 효율 증대	무게 조절 및 고정 상태 점검

안전을 위한 필수 공간: 오버헤드와 피트

승강로 설계 시 상부와 하부에 별도의 여유 공간을 두는 것은 유지보수 인력의 안전 이격 거리를 확보하고, 비상시 충돌 에너지를 흡수하기 위한 필수 원칙입니다.

"오버헤드와 피트는 엔지니어의 생명을 보호하는 마지막 보루입니다."

1) 오버헤드 (Overhead, 상부 유격)

최상층 바닥면에서 승강로 천장까지의 높이입니다. 카가 최상층에 정지했을 때 점검 중인 엔지니어가 압사당하는 사고를 방지하기 위해 법적 생존 공간을 반드시 확보해야 합니다.

2) 피트 (Pit, 하부 공간)

최하층 바닥 아래 공간으로, 완충기(Buffer)가 설치됩니다. 속도가 빠를수록 더 깊은 피트가 요구되며, 침수로 인한 부식을 방지하기 위해 100% 방수 처리가 필수적입니다.

피트 설계 및 관리 핵심 포인트

1. 속도별 깊이 차등: 정격 속도에 따른 완충 성능 확보
2. 완충 장치 설치: 유압식 또는 스프링식으로 충격 분산
3. 방수 및 배수: 배수 시설 설치를 통한 기기 부식 방지

건축법규에 따른 벽체 구조와 방화·환기

승강로는 화재 시 화염이 이동하는 통로가 될 수 있으므로, 반드시 내화구조의 벽체로 구획되어야 합니다.

1. 승강로 벽체 및 방화 성능

구분	주요 요구 사양
벽체 구조	두께 15cm 이상의 철근 콘크리트 또는 내화 성능 인증 구조
방화문	비차열 1시간 이상의 성능을 확보한 방화 셔터 또는 도어

2. 배연 및 환기 시스템

연기가 상층부로 급격히 이동하는 '굴뚝 효과'를 방지하기 위해 승강로 최상부에는 자동 배연창 설치가 의무화되어 있습니다. 이는 화재 감지 시 자동으로 개방되어 유독가스를 외부로 배출합니다.

전문가 팁: 최근 고층 건물은 소음 차단을 위해 승강로 벽체에 차음재를 시공하여 주거 쾌적성을 극대화하는 추세입니다.

완벽한 안전의 시작: 정밀 시공과 사후 관리

엘리베이터의 구조적 안정성은 정기적인 점검과 전문적인 유지보수를 통해 완성됩니다.

승강로 품질 확보를 위한 3대 핵심 요소

• 정밀 수직도 유지: 미세한 오차도 소음 및 마모의 원인이 됨
• 피트(Pit) 청결 관리: 이물질 제거로 기계적 결함 방지
• 법규 규격 준수: 승강로 내 돌출물 제거 등 안전 기준 이행

결과적으로 타협 없는 안전 기준 적용이 최상의 운행 성능을 유지하는 가장 확실한 방법입니다.

승강로 구조 관련 주요 궁금증 (FAQ)

Q1. 승강로 내부에 타 용도 배관 설치가 가능한가요?

원칙적으로 불가능합니다. 승강기 안전관리법에 따라 승강로 내부에는 오직 승강기 운행에 필요한 설비만 위치해야 합니다.

Q2. 피트(Pit) 침수가 구조물에 미치는 영향은?

침수 시 완충기 및 가이드 레일이 부식되어 비상 정지 기능의 상실로 이어질 수 있습니다. 침수 시 즉시 운행을 중지하고 방수 보강 공사를 실시해야 합니다.

Q3. MRL(기계실 없는 타입)은 구조가 다른가요?

MRL 방식은 구동 설비가 승강로 내 상부에 위치하므로, 유지보수를 위한 상부 공간(Overhead)의 정밀한 설계가 더욱 중요합니다.
