좌우 흔들림의 근본 원인, 레일 정렬과 가이드 롤러 최적화 기술

엘리베이터 탑승 시 승객이 직접적으로 느끼는 불쾌한 좌우 흔들림(Lateral Vibration)이나 미세한 떨림은 기계적 결함의 전조 증상일 수 있습니다. 이러한 진동의 대부분은 카(Car)를 지탱하는 가이드 레일의 기하학적 불일치나 주행 장치인 가이드 슈(Guide Shoe)의 노후화에서 비롯됩니다.

"수직 통로의 정밀도는 밀리미터 단위가 아닌 마이크론 단위의 관리가 필요하며, 이는 곧 고속 엘리베이터의 기술력을 상징합니다."

1) 레일 직진도 유지 및 정밀 조인트 관리

건물은 준공 후에도 압축 변형(Shortening) 현상을 겪으며 가이드 레일의 수직도가 틀어질 수 있습니다. 이를 방지하기 위해 레이저 계측 기술을 활용해 수직 평면도를 3차원으로 실시간 측정해야 합니다.

• 조인트 단차 최소화: 연결 부위 단차를 0.1mm 이내로 정밀하게 연마하여 단절 없는 주행 선로를 확보합니다.
• 주기적 이물질 관리: 레일 표면의 먼지와 오일을 제거하여 마찰 계수를 일정하게 유지합니다.

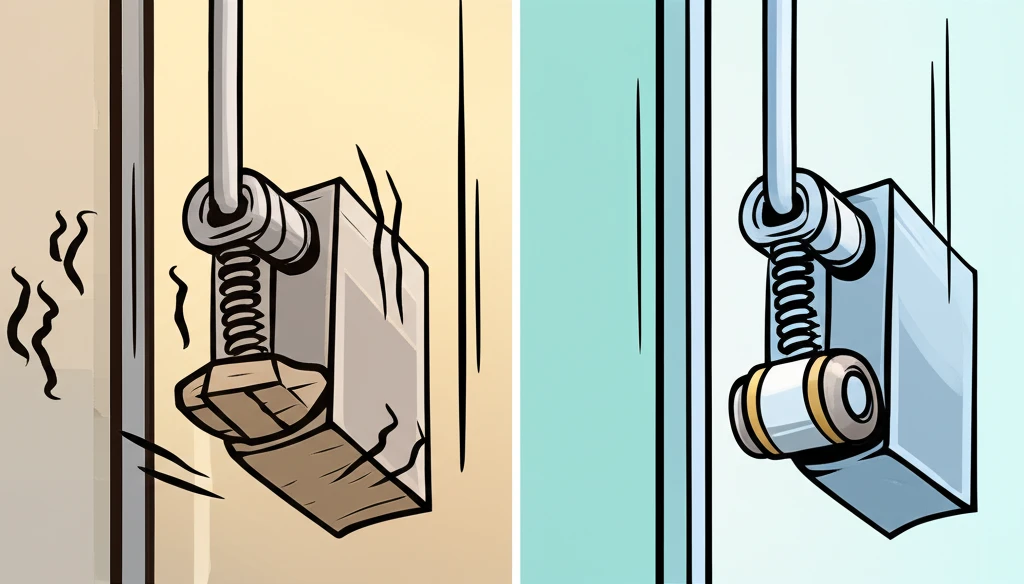

2) 고성능 가이드 롤러 및 능동형 댐핑 시스템

기존 슬라이딩 가이드 슈는 마찰이 크고 진동 흡수력이 떨어집니다. 최근에는 스프링 및 유압 댐퍼가 내장된 롤러 가이드 슈로의 전환이 필수적입니다.

기술 심화: 액티브 가이드 롤러(Active Guide Roller)

센서가 진동을 감지하고 마그네틱 액추에이터를 통해 반대 방향의 힘을 가해 진동을 상쇄하는 '능동형 제어 기술'이 적용되어 최상의 안락함을 제공합니다.

구분	슬라이딩 가이드 슈	액티브 롤러 가이드
진동 흡수 방식	수동적(마찰 저항)	능동적(실시간 상쇄)
승차감 지수	보통	최상

운행 소음의 체계적 저감, 권상기 절연 및 카 내부 차음 솔루션

엘리베이터 운행 중 발생하는 소음은 이용자에게 심리적 불안감을 조성합니다. 승차감의 완성도는 귀로 들리는 정숙성에서 결정되기에 '방진'과 '차음' 전략이 병행되어야 합니다.

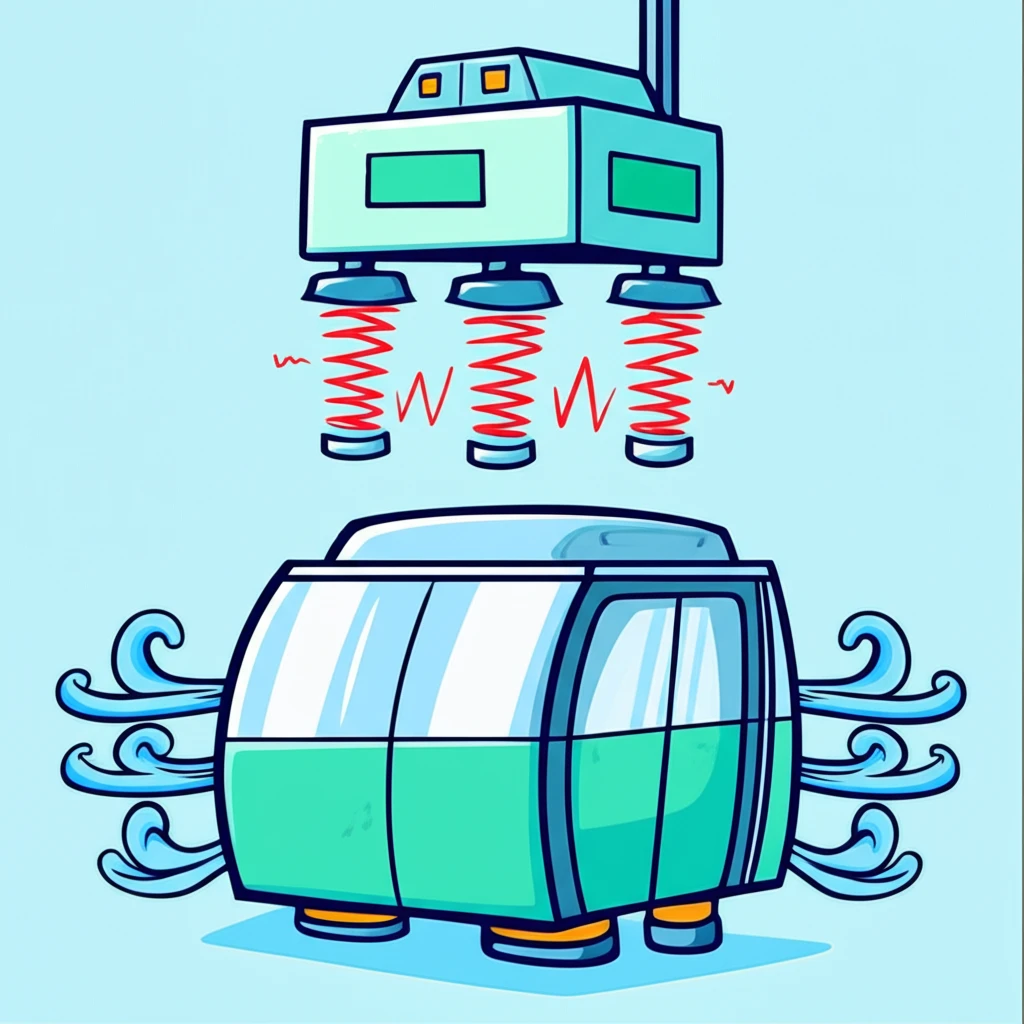

1) 권상기(Hoisting Machine) 방진 및 절연 시스템

기계실 권상기의 소음은 건물 구조체를 타고 전달됩니다. 이를 위해 고효율 방진 고무나 복합 스프링 아이솔레이터를 설치하여 구조 전달음을 원천적으로 감쇄시켜야 합니다.

주요 개선 포인트:

• 권상기 방진: 구조체 전달 진동을 차단하여 공명음 제거
• 에어로 슈라우드: 공기 저항 최소화로 풍절음 억제
• 이중 차음 구조: 고밀도 차음재로 외부 소음 유입 차단

2) 공기역학적 실링 강화

고속 주행 시 발생하는 풍절음(Wind Noise)은 유선형 커버인 에어로 슈라우드 설치와 도어 틈새 실링(Sealing) 정밀 점검을 통해 획기적으로 낮출 수 있습니다.

부드러운 주행의 완성, VVVF 인버터 및 브레이크 동기화 제어

승차감의 본질은 가속도 변화율(Jerk)의 정밀한 제어에 달려 있습니다. 현대 기술의 핵심인 VVVF 인버터와 하드웨어의 조화가 매끄러운 주행을 결정합니다.

1) S-Curve 알고리즘 최적화

출발 시 정지 마찰력을 극복하기 위한 미세 전류 주입(초기 토크 보상)과 가감속 지점의 곡률을 완만하게 설정하는 것이 핵심입니다.

2) 0.01초 단위의 브레이크 최적화

브레이크 해제 시점과 모터 토크 발생 시점의 '데드 타임'을 최소화해야 합니다. 브레이크가 해제되는 시점은 모터 토크 생성 후 0.01초 내외가 가장 이상적입니다.

체계적인 유지보수와 정기 진단의 중요성

승차감 개선은 단발성 수리가 아닌 데이터 기반의 지속적인 사후 관리로 완성됩니다.

전문 진단의 긍정적 변화

• 라이딩 품질(Ride Quality) 측정: 진동 분석을 통한 객관적 수치화
• 예방적 유지보수: 고장 징후 사전 포착으로 운행 중단 최소화

정기적인 점검은 단순한 안전 준수를 넘어 사용자의 만족도를 극대화하고 장비의 수명을 연장하는 가장 확실한 투자입니다.

자주 묻는 질문 (FAQ)

승차감 개선의 핵심: 단순 부품 교체를 넘어 인버터 제어값 최적화와 기계적 밸런싱이 동시에 이루어져야 합니다.

• Q1. 출발 시 '툭' 하는 충격이 발생하는데 해결 가능한가요?

  네, 가능합니다. 브레이크 개방 타이밍과 토크 보상 설정을 최적화하면 즉각적인 개선 효과를 볼 수 있습니다.

• Q2. 고층부 운행 시 좌우 흔들림이 심해지는 원인은?

  가이드 롤러의 경화나 레일 연결 부위의 단차가 주요 원인입니다. 고성능 폴리우레탄 재질로 교체 시 진동의 70% 이상을 줄일 수 있습니다.
